Bạc đạn/Vòng Bi GMN HY S 6000 C TA P4+ | Bearing GMN HY S 6000 C P4 VK
Bạc đạn GMN HY S 6000 C P4 VK | Bearing GMN HY S 6000 C TA P4+
GMN là hãng sản xuất vòng bi cao cấp.

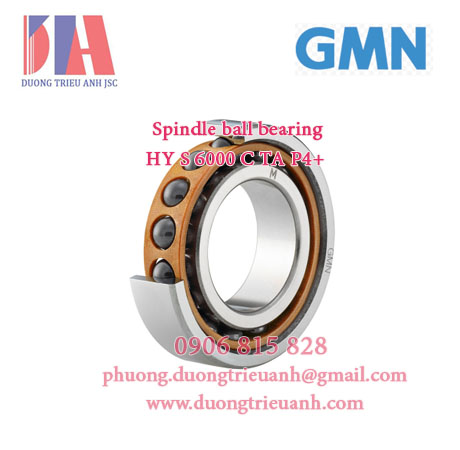

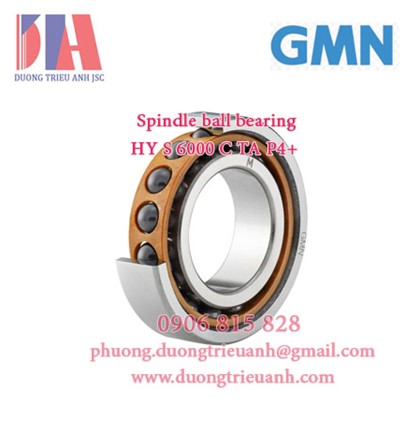

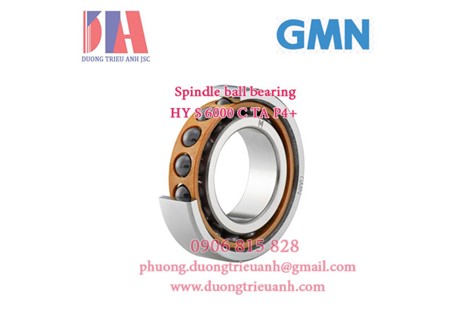

Bạc đạn GMN HY S 6000 C P4 VK là vòng bi cao cấp được sản xuất bởi GMN – Đức, chuyên dành cho các ứng dụng tốc độ cao, yêu cầu độ chính xác cực kỳ nghiêm ngặt như spindle máy CNC, máy mài, máy phay và nhiều thiết bị công nghiệp chính xác.
HY: Bi hỗn hợp (hybrid) – vòng bi sử dụng bi gốm (silicon nitride Si₃N₄) kết hợp với vòng trong và vòng ngoài bằng thép.
S: Thiết kế “S series” của GMN – là loại vòng bi tiếp xúc góc (angular-contact).
6000: Kích cỡ series / cỡ vòng bi — cho biết đường kính trong (d), ngoài (D) và bề rộng (B). Ví dụ: HY S 6000 C có thông số d = 10 mm, D = 26 mm, B = 8 mm
C: Góc tiếp xúc = 15°. Trong catalog GMN, S-series có các góc tiếp xúc tiêu chuẩn như 15° hoặc 25
P4: Cấp chính xác – P4 tương đương ABEC-7, là vòng bi độ chính xác rất cao.
VK: Theo mô tả sản phẩm “VK” có nghĩa là không có cage (lồng bi) — “without cage”.
Ưu điểm: Tốc độ cao, Tuổi thọ cao, Độ chính xác cao, Độ cứng tốt.
Thông số kỹ thuật GMN HY S 6000 C TA P4+:
Bearing designation: HY S 6000 C TA
Bearing design: S
Series / size: 6000
Ball material: Ceramic
Cage: TA
Precision: P4+ (UP+ Upon request) ứng dụng cho máy chính xác hoặc trục tốc độ cao.
Main dimensions: 10 x 26 x 8mm
Bore diameter d: 10mm
Outer diameter D: 26mm
Width of single bearing B: 8mm
Ball diameter Dw: 4.762mm
Number of balls Z: 10
Chamfer (min) r 1,2 min: 0.3mm
Chamfer (min), open side r 3,4 min: 0.3mm
Outer diameter of inner ring d1: 14.7mm
Outer diameter of inner ring (open side) d
Oiling nozzle position dT: 16.5mm
Pitch circle diameter dm: 18mm
Inner diameter of outer ring D1: 21.4mm
Undercut of associated component ra max: 0.3mm
Undercut of associated component (open side) rb max: 0.3mm
Abutment diameter inner ring da,b min: 12.6mm
Abutment diameter outer ring Da,b max: 24.3mm
Inner diameter of outer ring (open side) D2: 22.9mm
Bearing weight m: 0.016kg
Contact angle: Alpha 0: 15°
Ứng dụng Bearing GMN HY S 6000 C TA P4+: Vòng bi GMN HY S 6000 C P4 VK phù hợp cho:
Trục chính tốc độ cao (spindle)
Máy công cụ (máy mài, máy phay, CNC)
Ứng dụng truyền động chính xác, cần lực trục + độ chính xác cao
Thiết bị quay đòi hỏi ổn định, độ rung thấp.
GMN được đánh giá là một trong những thương hiệu vòng bi “đắt nhưng đáng tiền”.
Mua bạc đạn GMN HY S 6000 C P4 VK chính hãng
Dương Triều Anh JSC - Chúng tôi cung cấp GMN chính hãng 100%, đầy đủ CO, CQ, hóa đơn VAT, giá tốt cho đại lý & nhà máy sản xuất. Nhận giao hàng toàn quốc.
