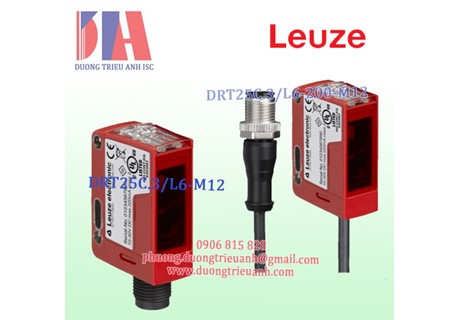

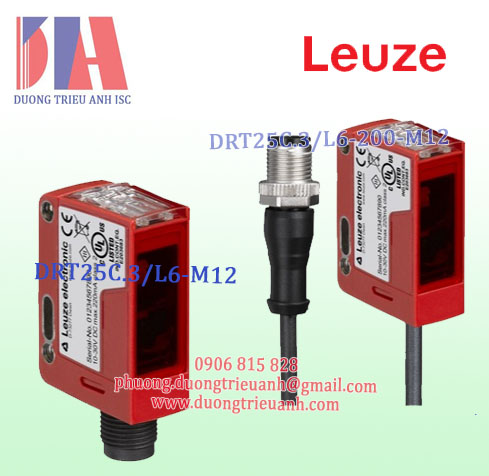

Cảm biến DRT25C.3/L6-200-M12 | Leuze 50141897 DRT25C.3/L6-M12

Cảm biến khuếch tán Leuze DRT25C.3/L6-200-M12 (50141899)

Series:                                  25C

Operating range                  0.05 ... 0.2 m

Operating range                  Max. distance to reference surface

Adjustment range               50 ... 200 mm

Light source                        LED, Red

Wavelength(Bước sóng):    645nm

LED group                          Exempt group (in acc. with EN 62471)

Điện áp cung cấp U B         12 ... 30 V, DC, Bao gồm. gợn sóng dư

gợn sóng dư                        0 ... 15 %, Từ U B

Dòng điện hở mạch             0 ... 40mA

Nguyên lý chuyển mạch     IO-Link / chuyển mạch ánh sáng (PNP) / chuyển mạch tối (NPN)

Chức năng                           Tín hiệu OUT

Nguồn điện áp

Loại kết nối                         Cáp có đầu nối

Chiều dài cáp                      200 mm

Vật liệu vỏ bọc                    PUR

Màu cáp                              Đen

Số lượng dây dẫn               4 dây

Mặt cắt dây                         0,2 mm2

Kích thước chủ đề              M12

Type                                    Male

Material                               PUR

No. of pins                          4 -pin

Encoding                             A-coded

Kích thước (W x H x L):    15mm x 42,7mm x 30mm

Housing material:                Nhựa

Nhà nhựa                            ABS

Chất liệu vỏ ống kính:         Nhựa

Khối lượng:                         33gam

Màu:                                    Màu đỏ

Kiểu buộc:                           Gắn xuyên lỗ bằng ren M4, qua thiết bị lắp tùy chọn

Nhiệt độ môi trường xung quanh, hoạt động -10 ... 50 °C, Bù nhiệt độ ±15°C

Nhiệt độ môi trường, bảo quản           -40 ... 70°C

Cảm biến khuếch tán Leuze DRT25C.3/L6-M12

Series:                                 25C

Operating principle:            Reference teach on background

Operating range                  0.05 ... 0.2 m

Operating range                  Max. distance to reference surface

Adjustment range               50 ... 200 mm

Light source                        LED, Red

Wavelength                         645 nm

LED group                          Exempt group (in acc. with EN 62471)

Supply voltage UB             12 ... 30 V, DC, Incl. residual ripple

Residual ripple                    0 ... 15 %, From UB

Open-circuit current            0 ... 40 mA

Number of digital switching outputs: 2 Piece(s)

Switching principle             IO-Link / light switching (PNP)/dark switching (NPN)

Switching element              Transistor, Push-pull

Switching principle             Light switching (PNP)/dark switching (NPN)

Switching frequency           750 Hz, (Teach level 1: 500 Hz)

Response time                     0.66 ms

Readiness delay                  300 ms

Type                                    IO-Link

COM mode                         COM3

Min. cycle time                   COM3 = 0.4 ms

Specification                       V1.1

Device ID                           2140

SIO-mode support              Yes

Type of connection             Connector

Thread size                          M12

Type                                    Male

Material                               PUR

No. of pins                          4 -pin

Encoding                             A-coded

Dimension (W x H x L)      15 mm x 42.7 mm x 30 mm

Housing material                 Plastic

Plastic housing                    ABS

Lens cover material             Plastic

Net weight                          22 g

Housing color                      Red

Gồm các phụ kiện để kết nối như sau:

Leuze MD 798i-11-82/L5-2222

Cáp kết nối Leuze KD U-M12-4A-P1-050 (5000mm)

Leuze KD U-M12-4A-P1-100 (10.000mm)

Leuze KD U-M12-4W-P1-020

Leuze KD U-M12-4W-P1-100

Leuze KD U-M12-4W-V1-050

Leuze KD U-M12-4W-V1-100

Leuze KDS U-M12-4A-M12-4A-P1-020

Leuze KDS U-M12-4A-M12-4A-P1-050

Leuze KDS U-M12-4A-M12-4A-P1-100

Leuze KDS U-M12-4A-M12-4W-P1-020

Leuze KDS U-M12-4A-M12-4W-V1-020

Leuze KDS U-M12-4A-M12-4W-V1-050

Leuze BT 205M-10SET

Leuze BT 300M.5

Leuze BTP 200M-D10

Leuze BTP 200M-D12

Leuze BTP 200M-D14

Leuze BTU 200M-D12

Leuze BTU 300M-D12

Leuze BTU 300M-D12-90

Leuze BTU 346M-D12

Leuze BTU D12M-L-200
