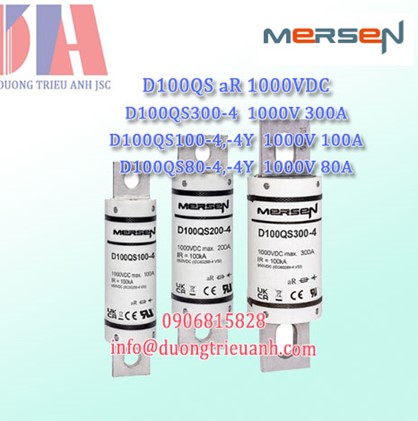

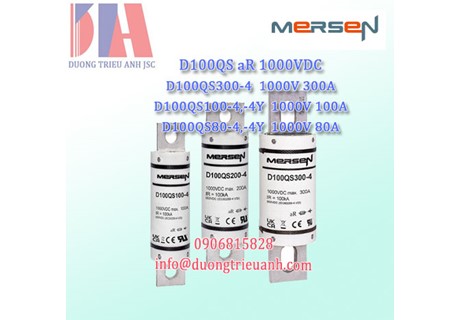

Cầu chì D100QS80-4,-4Y 1000V 80A (D100QS aR 1000VDC) Mersen (Ferraz shawmut )
Cầu chì tốc độ cao Mersen (Ferraz shawmut ) D100QS aR 1000VDC
Điện khí hóa trong xây dựng, hàng hải, nông nghiệp, sản xuất, khai thác mỏ và các ngành công nghiệp khác, ngoài giao thông vận tải, là một xu hướng quan trọng trong năng lượng sạch hơn. Dòng cầu chì tốc độ cao thân tròn kiểu Bắc Mỹ D100QS là bước phát triển tiếp theo của Mersen nhằm bảo vệ các ứng dụng chuyển đổi công suất cao cho những ngành chuyển sang hệ thống dòng điện một chiều (DC) ngày nay. Dòng cầu chì D100QS được thiết kế đặc biệt để giảm I2t, dòng điện cho phép cực đại và điện áp hồ quang trong điều kiện lỗi nhằm bảo vệ các ứng dụng như hệ thống sạc pin và các thành phần DC khác như rơle và công tắc tơ.
Hiệu suất I2t thấp hơn để cải thiện khả năng bảo vệ thiết bị
Khả năng đạp xe vượt trội cho tuổi thọ dài, đáng tin cậy khi tải theo chu kỳ cao
Tổn thất watt thấp
Được thiết kế để chịu được rung động
Xếp hạng ngắt cao để bảo vệ ngắn mạch tối ưu.
CÁC ỨNG DỤNG:
Bảo vệ hệ thống quản lý và sạc pin công suất cao
Hệ thống lưu trữ năng lượng (ESS)
Lưu trữ năng lượng điện (EES)
Bộ ngắt kết nối pin (BDU)
Bảo vệ bộ pin
Trạm sạc nhanh DC cho các ứng dụng EV
Thông số kỹ thuật của cầu chì Ferraz shawmut D100QS aR 1000VDC (Mersen):
Ampere Range: 50 to 300A
Speed/Characteristic: High Speed
UL File Number: File E60314
UL Category Code: JFHR2
CSA File number: Class 1422-30 File 012636_0_000
REACH Compliant: Yes
Max Operating Temp.: 80°C
Max Storage Temp.: 80°C
Min Storage Temp.: -25°C
Harmonized System: 853610
PHÊ DUYỆT/TIÊU CHUẨN:
• Được UL công nhận
Tập tin UL: E60314
DC: 50-300A, 1000VDC
• Tuân thủ REACH/RoHS
Technical Data Overview: DC Ratings 50-300A, 1000VDC, L/R ≤1ms, 100kA IR, MBC<3kA
D100QS 50-300A Round Body Fuses:
D100QS50-4,-4Y 1000 50 5.3 10 960 40 0.12 5
D100QS60-4,-4Y 1000 60 6.5 12 1160 40 0.12 5
D100QS70-4,-4Y 1000 70 8.1 15 1350 40 0.12 5
D100QS80-4,-4Y 1000 80 9.7 18 1540 40 0.12 5
D100QS90-4,-4Y 1000 90 11 20 1730 40 0.12 5
D100QS100-4,-4Y 1000 100 13 24 1920 40 0.12 5
D100QS125-4,-4Y 1000 125 12 22 940 80 0.19 5
D100QS150-4,-4Y 1000 150 16 29 1130 80 0.19 5
D100QS175-4,-4Y 1000 175 19 35 1320 80 0.19 5
D100QS200-4,-4Y 1000 200 22 41 1510 80 0.19 5
D100QS225-4 1000 225 20 37 2200 80 0.3 5
D100QS250-4 1000 250 23 42 2430 80 0.3 5
D100QS300-4 1000 300 29 53 2920 80 0.3 5
1SC/1MSC Modular Fuse blocks:
1SCM8 1SCM8 1000 V D100QS up to 200A and D70QS up to 400A Zinc-Plated Steel 68 g
1SC250 1SC250 1000 V D100QS up to 200A and D70QS up to 400A Zinc-Plated Steel 68 g
1SC375 1SC375 1000 V D100QS 225A-300A and D70QS 450A-600A Zinc-Plated Steel 68 g
1SCM10 1SCM10 1000 V D100QS 225A-300A and D70QS 450A-600A Zinc-Plated Steel 68 g
P266 Fuse blocks:
P266A P266A 1000 V D100QS fuses from 225 to 300A Stainless Steel 0.39 kg
P243 Fuse blocks:
P243C P243C 700 V D70QS fuses from 225 to 600A Tin-Plated Copper 0.12 kg
