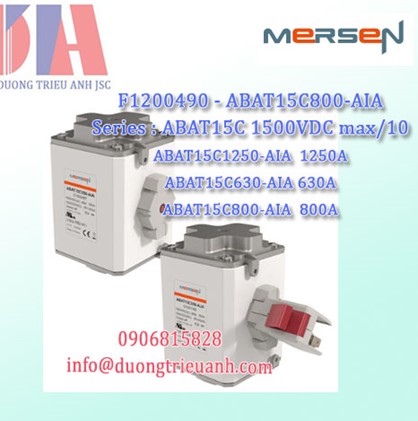

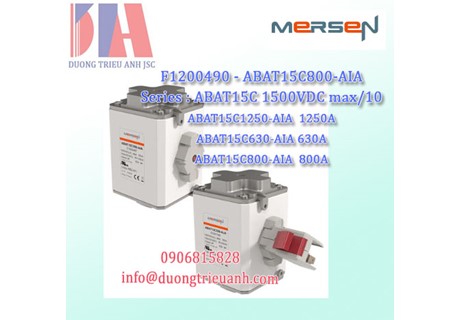

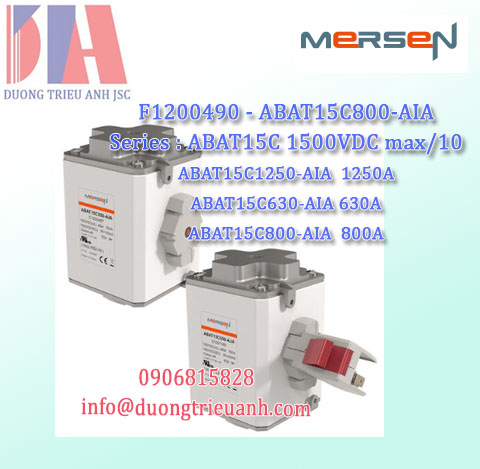

Cầu chì Mersen (Ferraz shawmut) F1200490 - ABAT15C800-AIA 1500V 800A
Cầu chì Mersen (Ferraz shawmut) F1200490 - ABAT15C800-AIA
Series : ABAT15C 1500VDC max
IEC 60 269-7 (standard for battery protection)
UL Recognized - UL 248-13
IEC 60 269-4 VSI
Cầu chì Mersen DC cung cấp khả năng bảo vệ hiệu suất rất cao cho
các ứng dụng DC, đặc biệt là bảo vệ hộp đựng pin hoặc bộ biến tần.
Cầu chì ABAT15C được thiết kế cho các ứng dụng từ 1000VDC đến 1500VDC, với dòng điện định mức từ 500A đến 1250A.
Dòng sản phẩm này tuân thủ IEC 60269-7, một tiêu chuẩn mới dành riêng
cho việc bảo vệ pin.
Cầu chì ABAT15C cho phép chúng xóa Max. Làm gián đoạn xếp hạng và cung cấp tổn thất điện năng hạn chế.
Dòng sản phẩm này được CE (sản xuất tại Pháp) và được UL công nhận.
Được thiết kế cho các ứng dụng DC
Dành riêng cho việc bảo vệ pin
Nhanh nhất trong danh mục của họ
Sự nhỏ gọn
Tối đa cao. Đánh giá gián đoạn
Một số thiết bị đầu cuối có thể được cung cấp
CÁC ỨNG DỤNG:
Bảo vệ biến tần
Bảo vệ hộp đựng pin
Giá đỡ pin/bảo vệ dây
Bảo vệ hệ thống chuyển đổi năng lượng (PCS)
Bảo vệ bảng kết nối pin (BCP)
Bảo vệ hệ thống DC
Thông số kỹ thuật của cầu chì:
Item Number: F1200490
Catalogue No.: ABAT15C800-AIA
Item Description (ERP): 15 ABT C TTF 800
Short Description: ABAT Size C, up to 1500VDC (L/R≤3ms), aBat, 800A, with Flush Ends
EAN/UPC Code: 3605340700930
Rated voltage DC UL: 1500V
Rated voltage DC IEC: 1500V
Ampere Rating: 800A
ROHS Compliant: Yes
AC or DC: DC
Speed/Characteristic: aBAT
Fuse Size: C
Mounting" Bolted
Clearing I2t At Rated Voltage: 530kA²s
Melting I2t: 159kA²s
AC Max I.R./Breaking Capacity: I1: 250kA
Power Dissipation at Intermediate Current Value: 109W
L/R (ms): 4ms
Indication System: Yes
Indication System Type: Striker
Connection/Terminal Material: Silver-Plated Brass
Connection/Terminal Type: End Contact with Threaded Holes
Body/Insulating Material: Ceramic
Product Weight: 4.079lb
Product Length: 4.63in
Sell Pack Quantity: 1 EA
Sell Pack Weight: 4.343lb
Sell Pack Width: 4.92in
Sell Pack Length: 7.64in
Sell Pack Height: 3.43in
TIÊU CHUẨN:
• Được công nhận bởi UL - UL 248-13
• IEC 60 269-4 VSI
• IEC 60 269-7 (tiêu chuẩn bảo vệ pin)
Một số model khác có cùng serial của cầu chì 1500V:
| Cầu chì Mersen | ABAT15C550-AIA C1200487 1500 V 550 A 50 kA²s 165 kA²s 250 kA 94 W | |||
| Cầu chì Ferraz shawmut | ABAT15C630-AIA D1200488 1500 V 630 A 84 kA²s 275 kA²s 250 kA 96 W | |||
| Cầu chì Ferraz | ABAT15C700-AIA E1200489 1500 V 700 A 110 kA²s 370 kA²s 250 kA 102 W | |||
| Cầu chì Mersen | ABAT15C800-AIA F1200490 1500 V 800 A 159 kA²s 530 kA²s 250 kA 109 W | |||
| Cầu chì Ferraz shawmut | ABAT15C900-AIA G1200491 1500 V 900 A 231 kA²s 765 kA²s 250 kA 110 W | |||
| Cầu chì Ferraz | ABAT15C1000-AIB H1200492 1500 V 1000 A 440 kA²s 1515 kA²s 250 kA 91 W | |||
| Cầu chì Mersen | ABAT15C1250-AIA J1200493 1500 V 1250 A 678 kA²s 2620 kA²s 250 kA 125 W | |||
