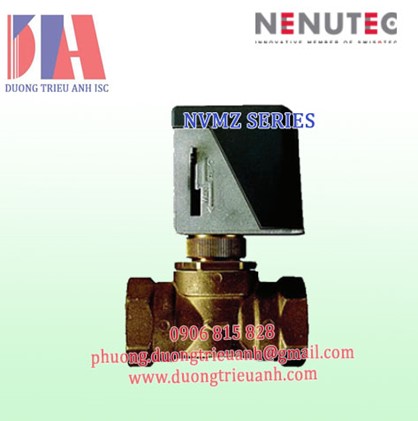

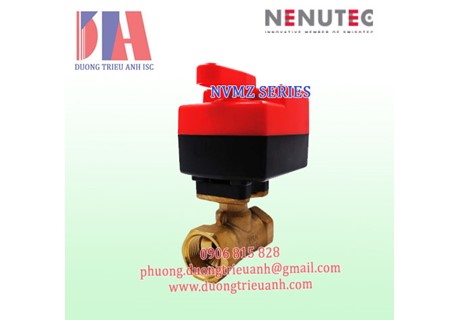

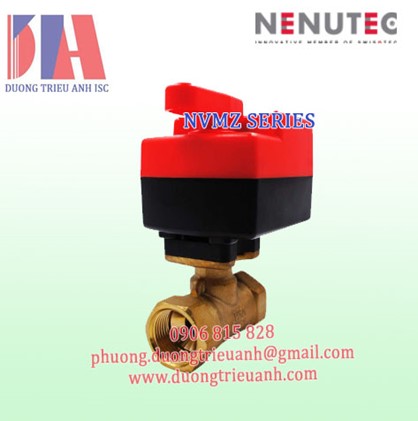

Van cuộn dây động cơ Nenutec NVMZ là van Mở 2 chiều, trộn / chuyển hướng 3 chiều
Van vùng cơ giới NVMZ chủ yếu được sử dụng trong hệ thống HVAC để điều chỉnh dòng nước và dòng chảy trong đáp ứng yêu cầu của bộ điều khiển.
- Phạm vi hoàn chỉnh từ DN15 đến DN25
- Thân bằng đồng thau rèn
- Chức năng ngắt kín bong bóng giúp tiết kiệm năng lượng và kiểm soát chính xác nhiệt độ vùng cho
tăng sự thoải mái
- Áp suất vận hành hệ thống PN 16 hoặc 232 PSI
Thông số kỹ thuật:
|
VALVE BODY PRESSURE RATING |
232 psig (PN 16 or 1,600 kPa) Meets Requirements of ANSI B16.15, Class 250 |
||||
|
FLUID / AMBIENT TEMPERATURE LIMIT |
2 to 105°C water at an Ambient Temperature of 40°C |
||||
|
SHIPPING STORAGE TEMPERATURE LIMIT |
-40 to 70°C (-40 to 158°F) |
||||
|
BODY SIZES, KV, MAXIMUM CLOSE OFF PRESSURE |
Body Size |
Flow Coefficient |
Close Off Pressure (Kpa) |
||
|
DN15 |
KV 1.6 |
130 |
|||
|
DN 20 |
KV 3.5 |
100 |
|||
|
DN 25 |
KV 5.5 |
62 |
|||
|
SERVICE |
Chilled and Hot Water, up to 50% Glycol Solutions |
||||
|
MOTOR |
Synchronous |
||||
|
POWER |
CONSUMPTION 7 VA |
||||
|
VALVE POWER STROKE |
Power Stroke: |
9 to 11 seconds Spring Return Stroke: 4 to 5 seconds |
|
||
|
Power Stroke: |
9 to 11 seconds Spring Return Stroke: 4 to 5 seconds |
|
|||
|
SEAT LEAKAGE |
0.05% |
|
|
||
|
PIPE CONNECTION |
BSP |
|
|
||
|
WEIGHT |
1187g (2.6lbs) maximum for complete assembly |
||||
VALVE CODE NUMBER DESIGNATION:
|
VALVE BODY TYPE |
NVMZ = NENUTEC Motorised Zone Valve |
|
CONFIGURATION |
2 = 2 – Way 3 = 3 - Way |
|
VALVE SIZE |
015 = DN15 020 = DN20 025 = DN25 |
|
MOTOR VOLTAGE |
1 = AC 24V 2 = AC 230V |
|
PIPE CONNECTION |
B = BSP N = NPT |
DN 15 KV 1.6 130
DN 20 KV 3.5 100
DN 25 KV 5.5 62
NVMB-2015-xB
NVMB-2020-xB
NVMB-2025-xB
3-way:
NVMB-3015-xB
NVMB-3020-xB
NVMB-3025-xB
x = 1 for 24VAC (e.g NVMB-2020-1B)
x = 2 for 230VAC (e.g NVMB-2020-2B)
