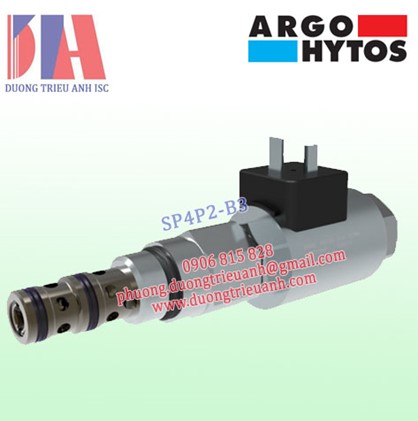

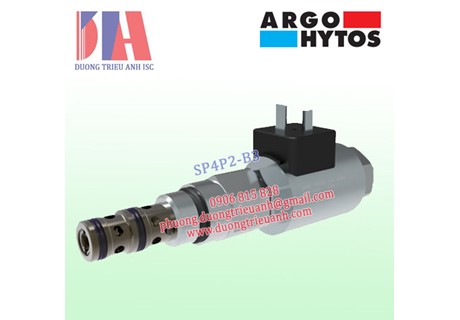

Van điều khiển áp suất SP4P2-B3 Argo-Hytos

Van điều khiển áp suất SP4P2-B3  Argo-Hytos

7/8-14 UNF • Qmax 60 l/min (16 GPM) • pmax 350 bar (5100 PSI)

Áp suất giảm tăng tỷ lệ thuận với tín hiệu lệnh điện tăng

Van ba chiều bảo vệ thiết bị chống quá tải áp suất

Độ trễ thấp, kiểm soát áp suất chính xác và giảm áp suất thấp

Phạm vi áp suất rộng lên tới 350 bar

Công suất dòng chảy cao lên tới 60 l/phút

Thiết bị đầu cuối điện tùy chọn của điện từ: EN 175301-803-A, Bộ hẹn giờ AMP Junior hoặc Deutsch DT04-2P

Điện áp nguồn cuộn dây 12 hoặc 24 VDC

Ở phiên bản tiêu chuẩn, van được mạ kẽm để bảo vệ 240 giờ trong NSS acc. theo tiêu chuẩn ISO 9227

an giảm áp tỷ lệ hộp vít, vận hành thử nghiệm. Van hoàn chỉnh bao gồm một phi công giai đoạn - van SR1P2-A2 và giai đoạn chính có ren kết nối 7/8-14 UNF. Van duy trì ổn định áp suất trong đường ống cấp khí (cổng A) tỷ lệ thuận với tín hiệu lệnh đầu vào. Khi người bôi thuốc được quá tải, mạch được kết nối với bể (kênh T) và được bảo vệ chống quá tải áp suất (chức năng giảm đau của van).

Việc xả khí là cần thiết để van hoạt động bình thường. Khi có thể, nên lắp van dưới mức dầu hồ chứa. Điều này sẽ duy trì lượng dầu trong bộ truyền động, ngăn ngừa sự mất ổn định do không khí trong bộ truyền động gây ra. hệ thống. Nếu có thể, để đạt được kết quả tốt nhất, hãy lắp van thẳng đứng phía trên vít xả.

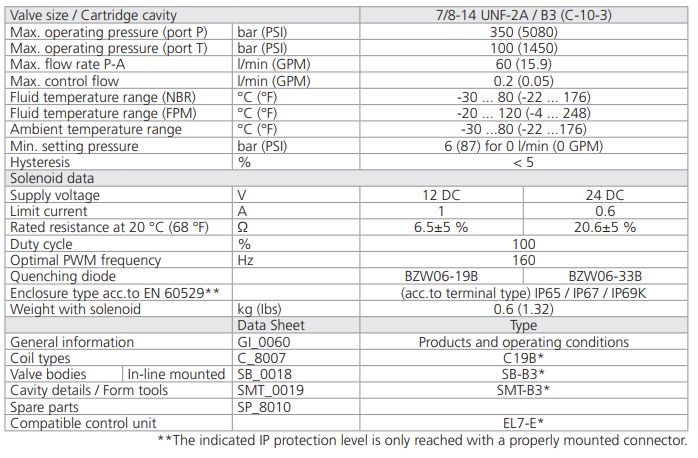

Thông số kỹ thuật:

Ngoài ra còn có các mode khác:
