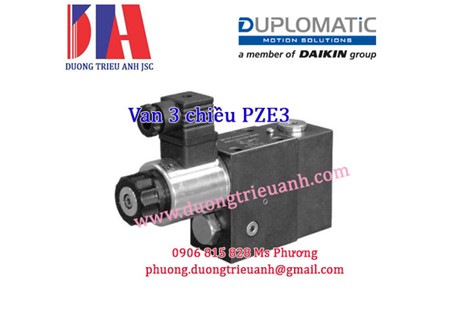

Van Duplomatic PZE3 | van giảm áp Duplomatic PZE3 chính gốc

Van Duplomatic PZE3 là một van giảm áp 3 chiều tỷ lệ thuận, vận hành thử nghiệm, để gắn tấm phụ. Chức năng của nó là điều chỉnh áp suất đầu ra bên trong đường làm việc (A) đến một giá trị tỷ lệ thuận với lệnh, giảm áp suất vào đường P và cũng giảm áp suất quá mức của đường làm việc về bể. Van có thể được điều khiển trực tiếp bằng nguồn điện được điều khiển bằng dòng điện hoặc bằng thẻ điện tử, được đặt hàng riêng.

Kích thước: ISO 4401-03

Kiểu lắp đặt: tấm phụ

Áp suất vận hành tối đa: 350 bar

Lưu lượng tối đa: 40 l/phút



PZE3 PROPORTIONAL 3-WAY

PRESSURE REDUCING VALVE, PILOT OPERATED SERIES 11

SUBPLATE MOUNTING

ISO 4401-03

p max 350 bar

Q max 40 l/min

Van giảm áp PZE3 là van giảm áp 3 chiều theo tỷ lệ van, vận hành thử nghiệm với bề mặt lắp đặt theo Tiêu chuẩn ISO 4401- 03.

— Van này điều khiển áp suất đầu ra trên cổng A bằng một điều khiển tỷ lệ điện, giảm áp suất đầu vào từ dòng P hoặc giảm áp suất quá mức từ dòng A vào T giữ nó ở giá trị đã đặt. (thông thường: đối trọng thủy lực hoặc tải trọng cân bằng)

— Van PZE3 có thể được điều khiển trực tiếp bằng một bộ khuếch đại hoặc một bộ điều khiển điện tử thích hợp

Thông số kỹ thuật của van:

Maximum operating pressure:

- P port   bar 350

- T port   2

Maximum flow (see p max = f(Q) diagram):  40 l/min

Step response see paragraph 5

Ambient temperature range -20/+60°C

Fluid temperature range -20/+80°C

Mass 2,4kg

Sử dụng chất lỏng thủy lực gốc dầu khoáng loại HL hoặc HM, theo tiêu chuẩn ISO 6743-4. Đối với những chất lỏng này, hãy sử dụng phớt NBR (mã N). Đối với chất lỏng loại HFDR

(este photphat) sử dụng phớt FPM (mã V). Để sử dụng các loại chất lỏng khác như HFA, HFB, HFC, vui lòng tham khảo ý kiến ​​bộ phận kỹ thuật của chúng tôi.

Sử dụng chất lỏng ở nhiệt độ cao hơn 80 °C sẽ làm cho chất lỏng và các đặc tính của phớt bị phân hủy nhanh hơn. Chất lỏng phải được được bảo tồn trong các đặc tính vật lý và hóa học của nó.
